GÉbNÉRALITÉS

Le bus de données CAN est constitué d'un câble de données à deux brins torsadés, qui relie tous les participants au CAN (calculateurs) en circuit parallèle. Les deux câbles du bus de données ne doivent pas être intervertis (niveau Low ou High). Le calculateur CDI représente toujours un terminal dans la configuration du bus.

Une résistance de terminaison de 120 ? est de ce fait toujours montée dans le calculateur CDI.

Dans ce véhicule, il faut distinguer entre un bus de données CAN moteur (CAN-C) rapide (500 kbit/s) pour les systèmes d'entraînement et de train de roulement et un bus de données CAN carrosserie (CAN-B) plus lent (83,3 kbit/s) pour l'habitacle. Il existe en plus, pour le diagnostic externe du véhicule avec le STAR DIAGNOSIS, un bus de données CAN diagnostic (CAN-D) d'une vitesse de 500 kbit/s (Fig.4).

L'interface (gateway) des trois bus de données CAN se trouve dans le calculateur de gateway central.

Le combiné d'instruments, le module de colonne de direction et le calculateur EZS sont reliés tant avec le bus de données CAN carrosserie qu'avec le bus de données CAN moteur et échangent des données avec les deux systèmes de bus de données. Ils ne servent cependant pas d'interface (gateway) entre les deux systèmes de bus de données.

Fig. 4

PRISE DIAGNOSTIC

La prise diagnostic est située sous la planche de bord, à gauche de la colonne de direction (Fig.5). Elle permet de connecter un outil de diagnostic au véhicule et ainsi de communiquer avec tous les calculateurs du véhicule.

Les défauts enregistrés peuvent être lus avec le STAR DIAGNOSIS ou un lecteur standard (generic-scan-tool).

La mémoire des défauts n'est pas effacée lors de la déconnexion de la batterie du véhicule.

Affectation des voies de la prise diagnostic (Fig.5)

Implantation de la prise diagnostic Fig. 5

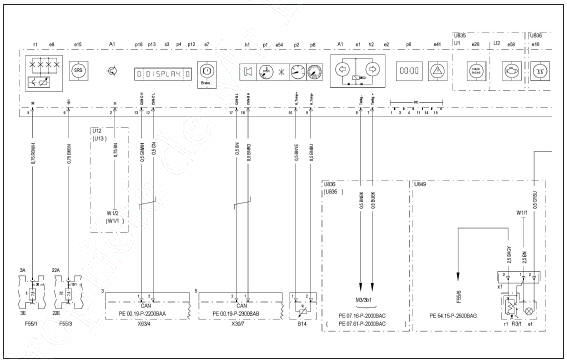

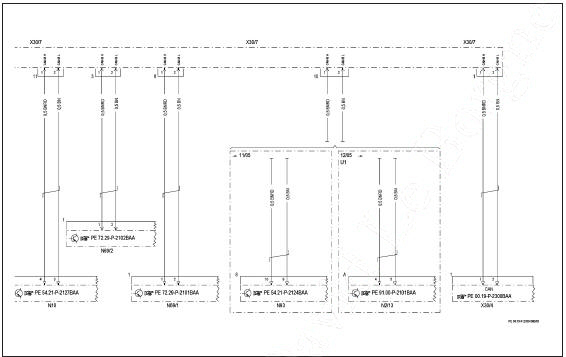

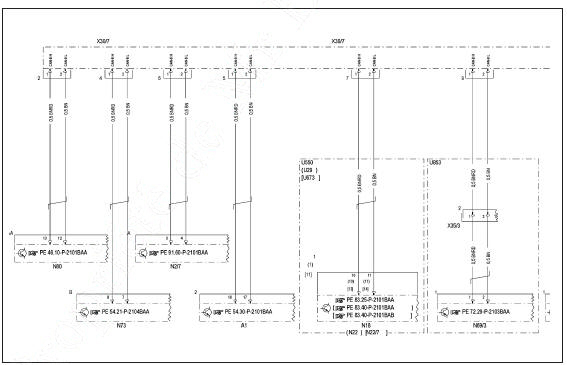

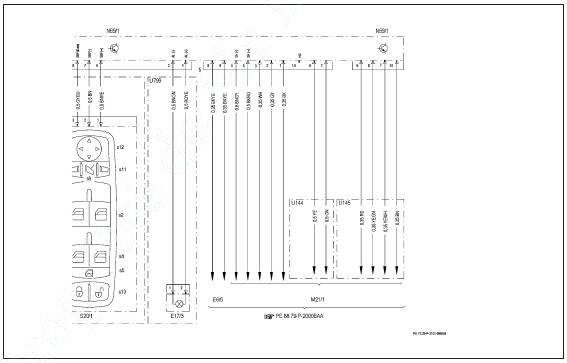

Schémas électriques

EXPLICATION DES SCHÉMAS ÉLECTRIQUE

Lecture des schémas électriques

Schémas électriques

LÉGENDE

ABRÉVIATIONS

ABS. Système antiblocage
AGW. Interface audio
APS. Système de navigation
BAS. Assistance au freinage (Brake Assist)
CDI. Système d'injection de gazole de type Common Rail
EDW. Alarme antivol
EPC. Electronic Power Control
ESP. Programme électronique de comportement dynamique
EZS. Calculateur contacteur allumage-démarrage électronique
IR. Infrarouge
KLA. Climatiseur automatique
ME. Système d'injection d'essence et d'allumage ME (électronique moteur)
PTS. Système Parktronic
SAM. Module de saisie des signaux et de commande
SDAR. Satellite Digital Audio Radio (autoradio par satellite)
WSS. Système de captage du poids
ZV. Verrouillage centralisé

ELÉMENTS

A1. Combiné d'instruments
A1e1. Témoin de contrôle de clignotant gauche
A1e2. Témoin de contrôle, clignotant droit
A1e3. Témoin de contrôle de feux de route
A1e4. Témoin d'alerte de réserve de carburant
A1e7. Témoin d`alerte liquide de frein et frein de stationnement
A1e8. Éclairage tableau de bord
A1e9. Témoin ceinture de sécurité
A1e15. Témoin de contrôle et d'alerte airbag
A1e16. Témoin de contrôle de préchauffage
A1e17. Témoin de contrôle ABS
A1e26. Témoin de contrôle CHECK ENGINE
A1e33. Témoin de fonction LIM (limitation de vitesse variable)
A1e41. Témoin d`alerte ESP
A1e43. Témoin de contrôle EPC
A1e54. Témoin d`alerte température liquide de refroidissement
A1e58. Témoin diagnostic moteur
A1h1. Bruiteur
A1h2. Témoin de clignotant, acoustique
A1p1. Indicateur de température liquide de refroidissement
A1p2. Indicateur de niveau de carburant
A1p4. Indicateur de température extérieure
A1p5. Compte-tours
A1p6. Montre électronique
A1p8. Tachymètre électronique
A1p12. Affichage du rapport engagé
A1p13. Affichage multifonction
A1p16. Affichage du programme de conduite
A1r1. Rhéostat éclairage des instruments et bouton de remise à zéro
A1s3. Touche remise à zéro kilométrage journalier
A2. Autoradio
A2/6. Changeur de CD
A2/56. Autoradio et unité de navigation
A9. Compresseur frigorifique
A26/1. Unité de réception IR, avant gauche
A26/2. Unité de réception IR, avant droite
A40/3. Unité de commande et d`affichage COMAND
A42. Unité de capteurs PTS, pare-chocs avant
A42b1. Capteur gauche extérieur, pare-chocs avant
A42b3. Capteur gauche intérieur, pare-chocs avant
A42b4. Capteur droit intérieur, pare-chocs avant
A42b6. Capteur droit extérieur, pare-chocs avant
A43. Unité de capteurs PTS, pare-chocs arrière
A43b7. Capteur droit extérieur, pare-chocs arrière
A43b8. Capteur droit intérieur, pare-chocs arrière
A43b9. Capteur gauche intérieur, pare-chocs arrière
A43b10. Capteur gauche extérieur, pare-chocs arrière
A44/1. Témoin d`alerte PTS, tableau de bord côté conducteur
A44/3. Témoin d`alerte PTS, plafonnier arrière
B14. Capteur de température indicateur de température extérieure
B22/7. Capteur de niveau arrière gauche
B22/8. Capteur de niveau avant gauche
E1. Bloc optique avant gauche
E1e1. Phare gauche
E1e2. Code gauche
E1e3. Feu de position et feu de stationnement gauche
E1e5. Clignotant gauche
E1e9. Éclairage adaptatif
E1l1. Bobine magnétique feu de route gauche
E1m1. Moteur correcteur de site du projecteur gauche
E1m2. Moteur éclairage de virage dynamique gauche
E1n1. Calculateur projecteur xénon
E1n2. Allumeur projecteur xénon
E2. Bloc optique avant droit
E2e1. Phare droit
E2e2. Code droit
E2e3. Feu de position et feu de stationnement droit
E2e5. Clignotant droit
E2e9. Éclairage adaptatif
E2l1. Bobine magnétique feu de route droit
E2m1. Moteur correcteur de site du projecteur droit
E2m2. Moteur éclairage de virage dynamique droit
E2n1. Calculateur projecteur à lampes xénon
E2n2. Allumeur projecteur à lampes xénon
E3. Feu arrière gauche
E3/1. Feu arrière hayon gauche
E3/1e3. Feu de recul gauche
E3/1e5. Feu antibrouillard arrière gauche
E3e1. Clignotant gauche
E3e2. Feu stop, feu arrière et feu de stationnement gauche
E3e4. Feu stop gauche
E4. Feu arrière droit
E4/1. Feu arrière hayon droit
E4/1e3. Feu de recul droit
E4/1e5. Feu antibrouillard arrière droit
E4e1. Clignotant droit
E4e2. Feu stop, feu arrière et feu de stationnement droit
E4e4. Feu stop droit
E5/1. Feu antibrouillard gauche
E5/2. Feu antibrouillard droit
E6/1. Feu latéral AVG (USA)
E6/2. Feu latéral AVD (USA)
E6/5. Clignotant dans rétroviseur extérieur gauche
E6/6. Clignotant dans rétroviseur extérieur droit
E17/3. Éclaireur montée et descente et témoin d`alerte porte avant gauche
E17/4. Éclaireur montée et descente et témoin d`alerte porte avant droite
E17/5. Éclaireur d`accès porte ARG
E17/6. Éclaireur d`accès porte ARD
E18/1. Éclaireur de coffre
E21. 3e feu stop
E40. Éclaireur de proximité couvercle de coffre
F55/1. Bloc de fusibles 1, 9 fois
F55/1f1. Fusible 1
F55/1f2. Fusible 2
F55/1f3. Fusible 3
F55/2. Bloc de fusibles 2, 9 fois
F55/2f13. Fusible 13
F55/2f14. Fusible 14
F55/2f16. Fusible 16
F55/2f18. Fusible 18
F55/3. Bloc de fusibles 3, 9 fois
F55/3f21. Fusible 21
F55/3f22. Fusible 22
F55/4. Bloc de fusibles 4, 9 fois
F55/4f34. Fusible 34
F55/5. Bloc de fusibles 5, 9 fois
F55/5f39. Fusible 39
F55/5f41. Fusible 41
F55/6. Bloc de fusibles 6, 9 fois
F55/7. Bloc de fusibles 7, 9 fois
F55/7f55. Fusible 55
F55/7f56. Fusible 56
F55/7f60. Fusible 60
F55/7f61. Fusible 61
F55/9. Bloc de fusibles 9
F55/9f64. Fusible 64
G1. Batterie
G2. Alternateur
K100. Boîte à fusibles et à relais
K100kD. Relais chauffage de lunette arrière
K100kE. Relais essuie-glace vitesse 1/2
K100kF. Relais essuie-glace marche/arrêt
K100kM. Relais démarreur
M1. Démarreur
M3/3b1. Jauge de carburant
M5/1. Pompe à eau du lave-glace
M5/2. Pompe SRA
M6/1. Moteur d`essuie-glace
M6/4. Moteur d`essuie-glace hayon
M10/3. Moteur de lève-vitre avant gauche
M10/4. Moteur de lève-vitre avant droit
M10/5. Moteur de lève-vitre arrière gauche
M10/6. Moteur de lève-vitre arrière droit
M14/5. Moteur verrouillage centralisé porte avant droite
M14/5s1. Microcontacteur pêne porte avant droite
M14/6. Moteur ZV porte avant gauche
M14/6s1. Microcontacteur pêne porte avant gauche
M14/7. Moteur ZV hayon
M14/7s1. Microcontacteur pêne porte arrière
M14/8. Moteur ZV porte arrière gauche
M14/8s1. Microcontacteur pêne porte arrière gauche
M14/9. Moteur ZV porte arrière droite
M14/9s1. Microcontacteur pêne porte arrière droite
M14/10. Moteur ZV trappe de réservoir
M21/1. Rétroviseur extérieur à réglage électrique et chauffant gauche
M21/1m1. Moteur réglage rétroviseur vers haut et bas
M21/1m2. Moteur réglage rétroviseur vers intérieur et extérieur
M21/1m3. Moteur rabattement du rétroviseur
M21/1r1. Chauffage rétroviseur
M21/1x1. Connecteur rétroviseur extérieur à réglage électrique et chauffant gauche
M21/2. Rétroviseur extérieur à réglage électrique et chauffant droit
M21/2m1. Moteur réglage rétroviseur vers haut et bas
M21/2m2. Moteur réglage rétroviseur vers intérieur et extérieur
M21/2m3. Moteur rabattement du rétroviseur
M21/2r1. Chauffage rétroviseur
M21/2x1. Connecteur rétroviseur extérieur électrique et chauffant droit
M27/1. Moteur réglage longitudinal de siège avant gauche
M27/2. Moteur hauteur du siège arrière gauche
M27/3. Moteur hauteur du siège avant gauche
M27/4. Moteur appuie-tête avant gauche
M27/5. Moteur inclinaison du dossier avant gauche
M28/1. Moteur réglage longitudinal de siège avant droit
M28/2. Moteur hauteur du siège arrière droit
M28/3. Moteur hauteur du siège avant droit
M28/4. Moteur appuie-tête avant droit
M28/5. Moteur inclinaison du dossier avant droit
M28/6. Moteur dossier multicontour conducteur
M28/13. Moteur dossier multicontour passager
N2/13. Calculateur WSS (système de captage du poids)
N3/9. Calculateur CDI
N3/10. Calculateur ME
N10. Calculateur SAM
N14/3. Étage final de temps de préchauffage
N15/5. Calculateur module sélecteur électronique
N22. Clavier KLA
N22/7. Clavier et calculateur pour KLA confort
N26/6. Calculateur EDW/protection anti-remorquage/protection volumétrique
N26/9. Calculateur multifonction véhicules spéciaux (MSS)
N28/3. Calculateur remorque
N40/3. Amplificateur pour système de sonorisation
N41/3. Calculateur synthétiseur de la parole (SBS)
N47-5. Calculateur ESP et BAS
N62. Calculateur PTS
N68. Calculateur direction assistée électrique (ES)
N69/1. Calculateur de porte avant gauche
N69/2. Calculateur de porte avant droit
N69/3. Calculateur de porte arrière gauche
N69/4. Calculateur de porte arrière droit
N70. Calculateur unité de commande de toit
N73. Calculateur EZS
N80. Module de jupe de direction
N87/5. Calculateur SDAR
N93. Calculateur gateway central
N93/1. Calculateur gateway audio
N123/1. Support UHI (interface universelle portable)
N123/4. Calculateur système d`appel au secours
R1. Lunette arrière chauffante
R2/11. Chauffage du flexible des gicleurs de lave-glace
R3/1e1. Éclairage
R3/1r1. Élément chauffant
R3e1. Éclairage
R3r1. Élément chauffant
R9. Bougies de préchauffage
S4/1. Contacteur SRA
S9/1. Contacteur feux stop
S15/1. Contacteur déverrouillage du hayon
S15/1e1. Éclaireur de plaque d`immatriculation gauche
S15/1e2. Éclaireur de plaque d`immatriculation droit
S16/2. Contacteur phare de recul
S16/5. Contacteur programmes de conduite
S18/7. Contacteur éclairage de plancher
S20/1. Groupe de contacteurs lève-vitre, réglage des rétroviseurs extérieurs et ZV, conducteur
S20/1s1. Contacteur lève-vitre avant gauche
S20/1s2. Contacteur lève-vitre avant droit
S20/1s3. Contacteur lève-vitre arrière gauche
S20/1s4. Contacteur lève-vitre arrière droit
S20/1s5. Contacteur sécurité enfant vitres latérales arrière
S20/1s9. Contacteur rétroviseur extérieur rabattable
S20/1s10. Inverseur réglage du rétroviseur extérieur gauche
S20/1s11. Inverseur réglage du rétroviseur extérieur droit
S20/1s12. Contacteur basculant réglage des rétroviseurs extérieurs
S20/1s13. Contacteur ZV intérieur ouvrir
S20/1s14. Contacteur ZV intérieur fermer S21/2. Contacteur lève-vitre, passager
S21/2s1. Contacteur lève-vitre
S21/2s2. Contacteur ZV ouvrir
S21/2s3. Contacteur ZV fermer
S21/3. Contacteur lève-vitre arrière gauche
S21/4. Contacteur lève-vitre arrière droit
S22/1. Contacteur réglage de siège semi-électrique, conducteur
S23/1. Contacteur réglage de siège semi-électrique, passager
S34. Sélecteur radio
S42. Contacteur témoin du niveau eau de lave-glace
S93/3. Contacteur à touche SOS
S93/6. Groupe de contacteurs MB-Info et télédiagnostic
S146. Contacteur témoin d'actionnement de pédale
U1. Valable pour USA
U2. Valable pour tous sauf USA
U12. Valable pour direction à gauche
U13. Valable pour direction à droite
U24. Valable pour boîte de vitesses mécanique
U29. Valable pour indicateur température extérieure
U43. Valable pour CEE
U52. Valable pour Japan
U144. Valable pour déploiement du rétroviseur
U145. Valable pour mémoire du rétroviseur
U520. Valable pour taxi
U571. Valable pour lève-vitre 4 fois
U631. Valable pour version avec COMAND
U656. Valable pour pack éclairage intérieur
U673. Valable pour KLA confort
U679. Valable pour version sans projecteurs au xénon
U735. Valable pour bi-xénon
U749. Valable pour siège multicontour (MKS)
U762. Valable pour bus MOST avec équipement maximal
U799. Valable pour éclaireur d`accès
U803. Valable pour éclairage de virage dynamique
U806. Valable pour télécommande IR
U807. Valable pour version sans calculateur de porte arrière
U835. Valable pour moteur 266
U836. Valable pour moteur 640
U838. Valable pour CVT (boîte de vitesses automatique à variation continue)
U839. Valable pour contacteur de feux stop sans charge
U842. Valable pour chauffage des gicleurs de lave-glace intelligent
U855. Valable pour AGW
U864. Valable pour autoradio CD Entry Audio
U865. Valable pour autoradio Entry Audio
U866. Valable pour clavier unité centrale APS, Audio 50
W1/1. Masse châssis cockpit
W1/2. Masse cockpit
W3/1. Masse passage de roue avant droit (bobine d`allumage)
W3/2. Masse passage de roue avant gauche
W7. Masse coffre passage de roue droit
W8. Masse hayon
W8/3. Masse hayon en bas
W10. Masse batterie
W11. Masse moteur (câble électrique vissé)
W36. Masse plancher droite
W37. Masse plancher gauche
X4. Raccord de câbles borne 30, boîte à fusibles et à relais/habitacle
X14/4. Connecteur bornes 50, 61
X26/27. Connecteur PTS, pare-chocs avant
X26/29. Connecteur faisceau de câbles moteur/compartiment moteur
X30/4. Connecteur distributeur de potentiel (CAN) droit
X30/7. Connecteur distributeur de potentiel (CAN)
X35/3. Bloc de connexion porte arrière gauche
X35/4. Bloc de connexion porte arrière droite
X35/28. Connecteur PTS, pare-chocs arrière
Z36/1. Douille d'extrémité masse capteurs PTS arrière
Z36/2. Douille d`extrémité alimentation capteurs PTS arrière
Z36/3. Douille d`extrémité masse capteurs PTS avant
Z36/4. Douille d`extrémité alimentation capteurs PTS avant
X39/37. Bloc de connexion téléphone portatif
X55/3. Barre de connexion siège conducteur
X55/4. Barre de connexion siège passager
X63/4. Connecteur bus de données CAN, 2 pôles
X88/2. Connecteur moteur d`essuie-glace/3e feu stop
Y3/9. Unité de commande électrique CVT (boîte de vitesses automatique à variation continue)
Y3/9n1. Calculateur CVT (boîte de vitesses automatique à variation continue)
Z3/31. Douille d`extrémité borne 15R protégée, sidebag
Z3/60. Douille d`extrémité borne 15R conducteur
Z5. Douille d`extrémité (raccord soudé dans faisceau de câbles)
Z6/1. Douille d`extrémité masse
Z6/8. Douille d`extrémité masse de capteur
Z6/94. Douille d`extrémité borne 31 siège conducteur
Z6/95. Douille d`extrémité borne 31 siège passager
Z7/5. Douille d`extrémité 87
Z7/36. Douille d`extrémité borne 87 M2e
Z7/41. Douille d`extrémité alimentation du capteur
Z35/10. Douille d`extrémité signal de réveil MOST
Z81. Douille d'extrémité borne 58d

CODES COULEURS

BK : Noir
BN : Brun
BU : Bleu
GN : Vert
GY : Gris
PK : Rose
RD : Rouge
TR : Transparent
VT : Violet
WH : Blanc
YE : Jaune

Démarreur, alternateur (1/2)

Démarreur, alternateur (2/2)

Bus can moteur (1/2)

Bus can moteur (2/2)

Bus can habitacle (1/4)

Bus can habitacle (2/4)

Bus can habitacle (3/4)

Bus can habitacle (4/4)

Bus most (fibre optique) (1/2)

Bus most (fibre optique) (2/2)

Bloc optique avant gauche (1/2)

Bloc optique avant gauche (2/2)

Bloc optique avant droit

Bloc optique arrière (1/2)

Bloc optique arrière (2/2)

Essuie-glace et lave-glace (1/2)

Essuie-glace et lave-glace (2/2)

Lunette arrière chauffante

Rétroviseur extérieur gauche

Rétroviseur extérieur droit

Combiné d'instruments (1/2)

Combiné d'instruments (2/2)

Verrouillage centralisé

Calculateur de porte avant gauche (1/2)

Calculateur de porte avant gauche (2/2)

Calculateur de porte avant droite (1/2)

Calculateur de porte avant droite (2/2)

Calculateur de porte arrière gauche

Calculateur de porte arrière droite

Réglage électrique des sièges

Système d'aide au stationnement
